Volcano custom plugin 编辑安装指南

Volcano 支持接入自定义插件，需要根据特性方式编译暗转。

下载源码

这里使用volcano上游社区v1.9.0（即release-1.9分支）

git clone https://github.com/volcano-sh/volcano -b release-1.9

示例magic插件example/custom_plugins/magic.go，在每一个Volcano Session开启时打印一句日志

package main

import (
	"k8s.io/klog/v2"

	"volcano.sh/volcano/pkg/scheduler/framework"
)

const PluginName = "magic"

type magicPlugin struct{}

func (mp *magicPlugin) Name() string {
	return PluginName
}

// New is a PluginBuilder, remove the comment when used.
func New(arguments framework.Arguments) framework.Plugin {
	return &magicPlugin{}
}

func (mp *magicPlugin) OnSessionOpen(ssn *framework.Session) {
	klog.V(4).Info("Enter magic plugin ...")
}

func (mp *magicPlugin) OnSessionClose(ssn *framework.Session) {}

修改 Makefile

release-1.9分支的Makefile对vc-scheduler加载插件支持还不够完善，需要一些修改。

• Makefile修改支持自定义插件的vc-scheduler的构建命令

  # 添加MUSL_CC路径
  MUSL_CC ?= "/usr/local/musl/bin/musl-gcc"

  # 修改启用插件时的GCC为MUSL_CC
  if [ ${SUPPORT_PLUGINS} = "yes" ];then\
      CC=${MUSL_CC} CGO_ENABLED=1 go build -ldflags ${LD_FLAGS_CGO} -o ${BIN_DIR}/vc-scheduler ./cmd/scheduler;\
  else\
      ...


  支持插件加载需要启用CGO以支持动态链接；而volcano的基础镜像Alpine使用musl libc工具链，需要调用musl-gcc构建

• Makefile.def添加编译标签

  # 添加
  LD_FLAGS_CGO="\
      -linkmode=external \
      -X '${REPO_PATH}/pkg/version.GitSHA=${GitSHA}' \
      -X '${REPO_PATH}/pkg/version.Built=${Date}'   \
      -X '${REPO_PATH}/pkg/version.Version=${RELEASE_VER}'"


  使用外部链接模式

构建vc-shceduler镜像与插件动态库

release-1.9分支的示例Dockerfile对vc-scheduler加载插件支持同样不够完善，也需要一些修改。

• 创建Dockerfile.scheduler，并构建支持自定义插件的vc-scheduler镜像。

  FROM golang:1.21.8 AS builder

  WORKDIR /go/src/volcano.sh/

  RUN apt-get update && \
      apt-get install -y sudo
  RUN wget http://musl.libc.org/releases/musl-latest.tar.gz && \
      mkdir musl-latest && \
      tar -xf musl-latest.tar.gz -C musl-latest --strip-components=1 && \
      cd musl-latest && \
      ./configure && make && sudo make install

  COPY go.mod go.sum ./
  RUN go mod download
  ADD . volcano

  RUN cd volcano && SUPPORT_PLUGINS=yes make vc-scheduler

  FROM alpine:latest
  COPY --from=builder /go/src/volcano.sh/volcano/_output/bin/vc-scheduler /vc-scheduler
  ENTRYPOINT ["/vc-scheduler"]


  nerdctl -n k8s.io build -t vc-scheduler:plugins -f Dockerfile.scheduler .


• 创建Dockerfile.plugin，在镜像环境中编译插件动态库。构建并运行临时镜像，从容器中提取.so文件。

  FROM golang:1.21.8 AS builder

  WORKDIR /go/src/volcano.sh/

  RUN apt-get update && \
      apt-get install -y sudo
  RUN wget http://musl.libc.org/releases/musl-latest.tar.gz && \
      mkdir musl-latest && \
      tar -xf musl-latest.tar.gz -C musl-latest --strip-components=1 && \
      cd musl-latest && \
      ./configure && make && sudo make install

  COPY go.mod go.sum ./
  RUN go mod download
  ADD . volcano

  RUN cd volcano && CC=/usr/local/musl/bin/musl-gcc CGO_ENABLED=1 \
      go build -buildmode=plugin -ldflags '-linkmode=external' \
      -o example/custom-plugin/magic.so example/custom-plugin/magic.go

  FROM alpine:latest
  COPY --from=builder /go/src/volcano.sh/volcano/example/custom-plugin/magic.so /plugins/magic.so


  nerdctl -n k8s.io build -t magic-plugin:latest -f Dockerfile.plugin .
  nerdctl -n k8s.io run -d --name magic magic-plugin:latest
  nerdctl -n k8s.io cp magic:/plugins/magic.so /path/to/plugins
  nerdctl -n k8s.io stop magic && nerdctl -n k8s.io rm magic


插件挂载

• 修改volcano-scheduler-config ConfigMap，在第一个tier中添加magic插件。

  tiers:
  - plugins:
    - name: magic  # 新增
    - name: priority
    - name: gang
    - name: numa-aware
      enablePreemptable: false
    - name: conformance


• 编辑volcano-scheduler Deployment

  • 修改vc-scheduler镜像为上面构建的镜像
  • 使用hostPath方式挂载插件文件

    ...
      volumeMounts:
      - mountPath: /plugins
        name: volcano-plugins
    ...
    volumes：
    - hostPath:
        path: /path/to/plugins
        type: Directory
      name: volcano-plugins
    ...


  • 添加启动参数--plugins-dir /plugins，声明插件文件所在的目录
  • 为了显示magic.go中的日志，还需要修改启动参数-v=4.

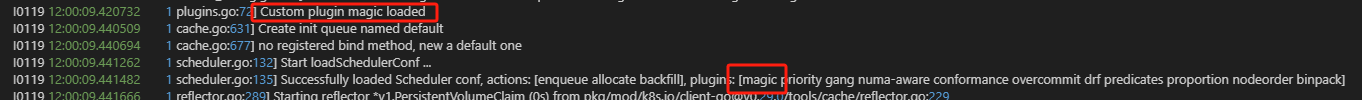

• vc-shceduler启动日志中可见插件加载的日志



  修正：“Successfully loaded Scheduler conf, …” 日志中的插件名称只和configmap的数据有关，和是否成功加载无关

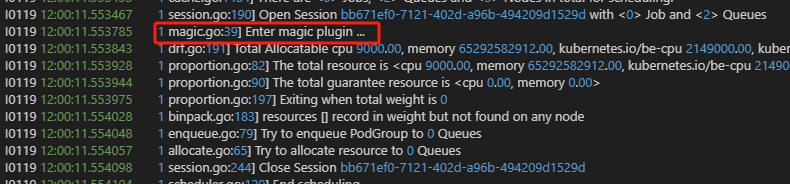

  在每一个Volcano Session开启时，可以看到插件的OnSessionOpen日志
