OpenShift 平台能力洞察

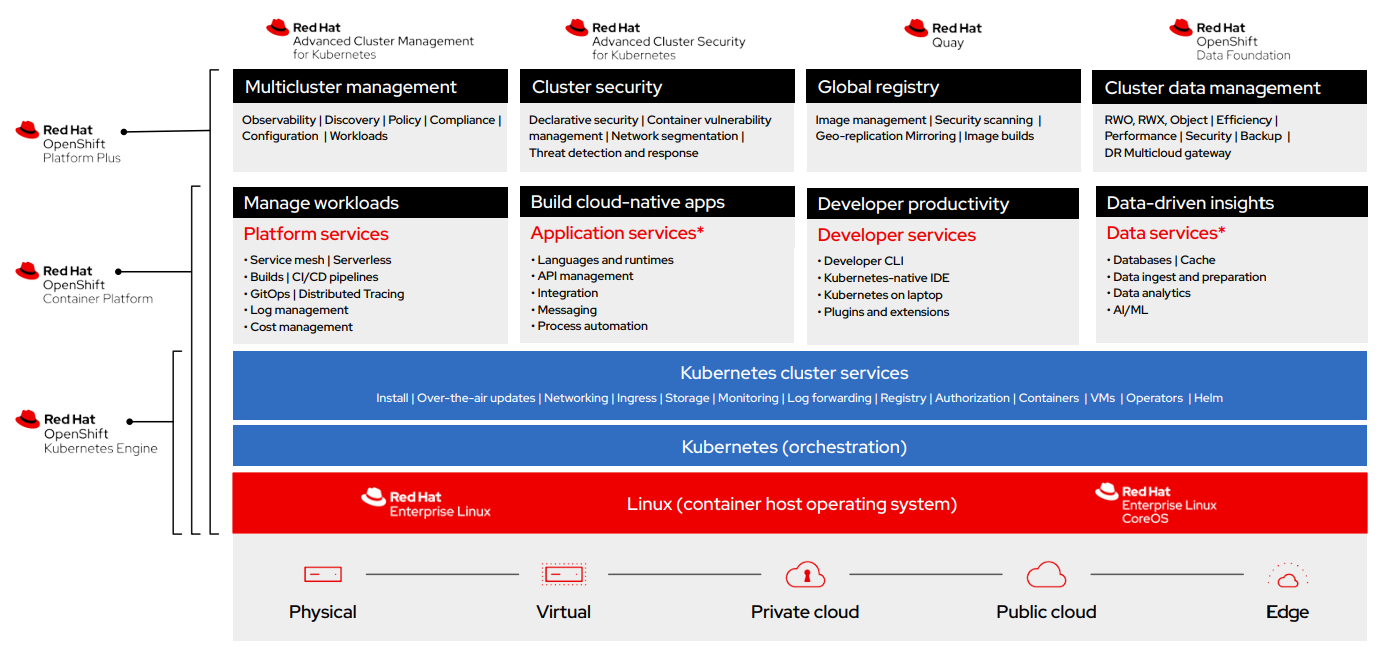

OpenShift 平台全景

landscape

OpenShift提供开源社区版本OKD，并根据能力范围和服务等级提供多种商业版本，从OKE, OCP到OCP Plus，能力范围与服务等级逐步提升。其中开源社区版本OKD是OCP的上游，OKD中的实验性功能成熟后，将会优先合入OCP，后者作为OpenShift的标准版。OKE是OCP的精简版本，提供OpenShift最小集；OCP Plus在OCP基础上进一步集成OpenShift其他产品能力。

洞察优先关注OKD/OCP的能力范围，并识别开源与商用的差异能力程度。

参考： OKE规格：https://www.redhat.com/en/resources/openshift-kubernetes-engine-datasheet OCP规格：https://www.redhat.com/en/resources/openshift-container-platform-datasheet 版本对比：https://www.redhat.com/en/resources/self-managed-openshift-subscription-guide#section-13

OKE提供容器平台基础能力，包括：安装部署、网络、存储、监控、日志、镜像仓、认证鉴权、容器+VM、应用运维（Helm+Operator）
- 网络
- 安装部署、监控&日志、镜像仓、认证鉴权、存储
- 应用运维、容器+VM
OCP在OKE基础上进一步提供云原生运维与开发服务/工具：
- 平台服务：服务网格、无服务、CI/CD、GitOps、虚拟化、AI助手、边缘计算、消息代理
- 应用开发服务：环境支持（语言运行时支持、API管理等）、开发工具（CLI、IDE、插件）
- 数据洞察：分析、看板
  应用开发服务、数据洞察是外部能力/产品，不直接作为OCP的一部分，但是可以通过应用市场获取、安装与使用
OCP plus额外继承了red hat其他商业产品，可独立于ocp使用但是在ocp上使用体验最好，这里不展开洞察
- 高级集群管理（针对多个集群生命周期管理）
- 高级k8s集群安全套件（提供流水线、运行时安全扫描；安全审计等）
- Quay镜像仓：独立镜像存储服务（区别于集群内置镜像仓）
- 数据基础（提供集群数据的存储，用于集群备份、恢复、迁移等）

openFuyao对比

功能模块	OpenShift	openFuyao
安装部署	通过iso镜像文件，在裸金属或云平台虚机安装操作系统与组件，从临时bootstrap节点完成整个集群的启动	在持久化的引导节点上执行安装二进制工具，远程完成现有物理或虚拟主机上的组件安装
集群生命周期管理	通过Cluster Version Operator、Machine API等管理当前集群扩缩容，不支持多集群管理（需要OCP Plus高级集群管理）	在持久化引导节点上，对所有由该引导节点创建的集群进行升级、扩缩容管理
多集群	需要OCP Plus高级集群管理，在一个界面访问多个集群	支持，使用karmada
监控	Prometheus+alertmanager+Thanos，包含对特定组件指标的监控封装（待确认），对核心组件和用户定义组件的监控被拆分为两组	单一Prometheus+alertmanager套件，纯promQL
日志	基于Loki+alertmanager，在Loki原生采集存储基础上提供日志转发功能	基于Loki+alertmanager，仅Loki原生采集和存储
镜像仓	内置本地镜像仓，基于quay构建，允许从集群内业务直接推送或拉取，也可以对外部开放	内置本地harbor仓，允许上传和安装helm chart
认证鉴权	基于OAuth，允许接入多种自定义ipd	基于OAuth，仅支持内置ipd
存储	K8s原生，对各类云存储平台提供商用保障	K8s原生
应用运维	All in Operater，通过Op为各类组件提供强运维能力，有存量Helm应用	纯Helm Chart，无状态不感知应用，运维能力弱

安装部署

安装原理：

将集群部署分解为多个目标（最终目标为集群运行），每个目标有一系列依赖条件，从而将安装部署的流程分解为多个并行、顺序的工作流
初始提供集群安装配置文件install-config.yaml，转换为K8s manifests，打再包为多个ignition文件，用于创建三类节点Boostrap node, control plane, Compute node

安装流程：

installer创建临时bootstrap节点，启动临时etcd集群和k8s控制平面用于托管资源
控制平面节点从bootstrap获取资源并启动，并创建正式etcd集群
bootstrap节点将OKD组件注入到控制平面后被installer关闭
控制平面启动计算节点，安装所需组件

安装方式：

Assisted Installer OpenShift提供的在线服务，有WebUI和RESTful API两种方式。用户提供集群配置后会创建discovery镜像，下载并安装到本地节点后会创建一个安装agent，执行具体安装流程并持续进行节点状态上报。
Agent-based Installation 与上面一种原理一致，只是改为下载二进制文件，在本地根据集群配置创建discovery镜像文件。适用于离线安装环境。
Installer-proviosned infrasturcture：前两种方式由用户准备基础设施，安装工具完成集群安装；IPI从创建基础设施开始完成整个安装流程，适用于可编程云/虚拟化平台（AWS、Azure等）
全手动

可观测性

监控（集群内）

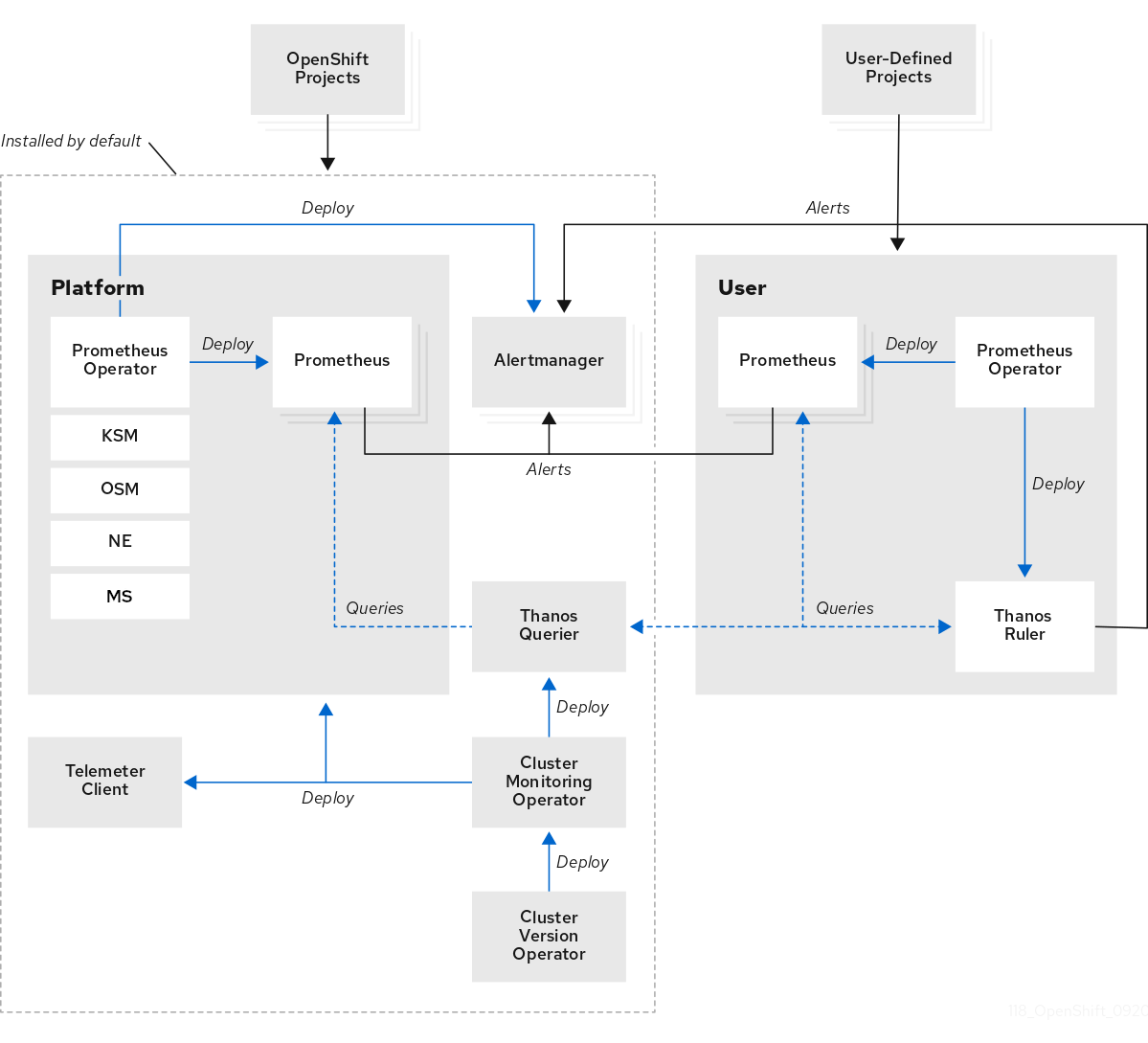

集群内的监控通过Cluster Monitoring Operator管理，主要包括：Prometheus, Alertmanager, Thanos Querier，Metrics Server等。（另包含Telemeter遥测客户端，用于red hat发用户数据）

Thanos Querier，针对prom提供一个统一查询入口，持久化存储、去重

参考：https://docs.redhat.com/en/documentation/monitoring_stack_for_red_hat_openshift/4.20/html/about_monitoring/monitoring-stack-architecture#understanding-the-monitoring-stack_monitoring-stack-architecture

默认在openshift-monitoring project下部署监控组件及相关资源，用于监控平台核心监控目标与集群健康状态。可以进一步启用对用户定义project的监控，启用后将在openshift-user-workload-monitoring创建额外的资源。

monitoring-arch

日志

以LokiStack为核心，提供日志采集、转发与持久化存储配套功能

参考：https://docs.redhat.com/en/documentation/red_hat_openshift_logging/6.4/html/about_openshift_logging/about-logging

提供ClusterLogForwarder，允许将日志转发到第三方日志后端（支持loki、elasticsearch等）
支持多种日志配置（LokiStack等）

其他

分布式跟踪：跟踪、记录、可视化每一个请求在服务间的总计数据，用于网络性能分析等

遥测：开源遥测框架openTelementry的OpenShift版本，支持向各类后端上报集群内监控信息

网络可观测：通过eBPF抓取集群内网络事件，通过Prom+loki进行指标和日志采集，实现对集群内网络传输的观测与可视化

能耗监控：容器级、硬件能耗监控（Kepler，一个基于k8s的prom exporter)

内置镜像仓

OpenShift内置本地镜像仓服务，基于Quay构建，允许直接进行镜像的构建、部署与生命周期管理。仓库开箱即用，不依赖特定基础设施（？）。

镜像数据存储在特定存储位置（云存储、文件系统卷等），元数据作为资源存储在集群中并通过API提供。

在OpenShift CI/CD通过BuildConfig可以指定构建产物的镜像直接推送到内置镜像仓，部署工作负载时也可以通过镜像仓专用地址拉取镜像。

允许为该镜像仓创建一个默认Route对外暴露（支持OCI客户端登录、拉取/推送）

认证鉴权

基于OAuth的认证

使用Oauth框架:

集群内提供内置Oauth Server
支持自由配置identity provider（秘钥、请求体、外部服务如github、google账号）
注册Oauth客户端
调用云厂商凭证，处理云平台相关的认证鉴权（独立于k8s rbac）
临时管理员权限赋予

基于RBAC的鉴权

存储

k8s原生能力，只是在各类云平台存储的适配上做保障

应用运维

CRD+Controller

OpenShift支持通过Operator和Helm chart进行应用安装，但是强烈偏向于Operator。Operator相比Helm，作为常驻服务，能够实时感知应用状态并自动纠偏，能够处理更复杂的有状态系统，运维属性更强。OpenShift根据Operator运维能力将其分为Basic Install, Seamless Upgrades, Full Lifecysle, Deep Insights和Auto Pilot五档。

operator体系

一个OpenShift集群通常包含两类原理、用途一致但定位不同的Operator：

Cluster Operators：默认安装，用于指定特定的集群功能的Operator，支撑apiserver、scheduler、网络、存储等k8s或OpenShift功能组件的安装维护。这些Operator由Clutser Version Operator统一管理，通过ClusterOperator CRD维护。
Optional add-on Operators: 默认Operator以外通过OpenShift官方途径安装的Operator（包括平台能力类的和业务类的），由Operator Lifecycle Manager管理，通过CatalogSource、Subscription、InstallPlan、CSV的CRD栈维护其与应用信息、安装策略与状态。

ClusterVersionOperator -> Cluster Operators
                                |-- apiserver-operator -> apiserver
                                |-- scheduler-operator -> scheduler
                                |-- ...
                                |-- Operator-lifecycle-Manager -
